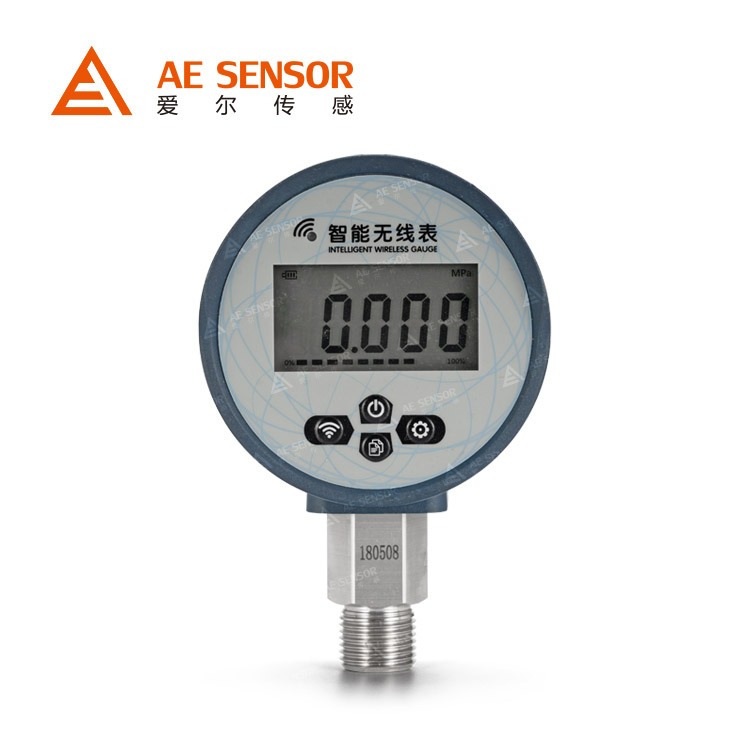

南京愛爾傳感生產的AE-P3無線數字壓力表是一款電池供電的低功耗/無線數字輸出的數字壓力表，內置高精度壓力傳感器，能夠準確的實時顯示壓力，并且具有精度高、長期穩定性好的特點。該無線數字壓力表配備大尺寸LCD液晶顯示，內置MCU，憑借中國移動成熟的GPRS網絡，實現將現場的管道壓力上傳到云端的無線傳輸。數字壓力表采用304不銹鋼殼體和接頭，通過本安防爆認證，抗震性好，能夠測量氣體、液體、油等對不銹鋼無腐蝕的介質。產品功能實用，實時顯示當前壓力，上傳速率1分鐘-24小時可調，可預設報警點，一旦觸發報警壓力會及時上發報警數據。特別適合消防管道、消防末端、消防泵房、石油化工等需要無人值守、遠程監控的領域。

產品特點

性能參數

性能規格
測量范圍	負壓：0～-1KPa、-100KPa
	表壓:0～1KPa、100KPa、1MPa...160MPa
	絕壓：0～50KPa、100KPa、1MPa...3.5MPa
	復合壓： -1KPa～1KPa、-100KPa～20MPa
長期穩定性	≤±0.2%FS/年
綜合精度	±0.5%FS	±0.4%FS
過載壓力	≤10MPa 滿量程的200%	＞10MPa 滿量程的150%
環境溫度	-40 ... + 85°C
介質溫度	-40 ... + 85°C
補償溫度	-10 ... + 60°C

功能規格
測量介質	與316不銹鋼兼容的氣體或液體
供電電源	3.6V鋰電池
絕緣電阻	100MΩ，500V DC
電氣保護	反極性保護 抗電磁干擾
響應時間	≤1 s
產品功能	開機/關機 背光 清零 單位切換 校準
背光顏色	藍色背光(部分型號為白色背光)
電池更換	通常每12個月更換一次電池（每10分鐘上發數據1次）

物理規格
觸液材質	316L不銹鋼
外殼材質	304不銹鋼
過程連接	M20*1.5外螺紋； G1/2外螺紋 其他螺紋請咨詢
防護等級	IP67、IP65
重量	0.5KG

選購指南

產品名稱
AE-P3	無線智能數顯壓力表
	表盤直徑
	E	80mm
		測量范圍
		詳見量程范圍代碼表
			過程連接
			M1	M20*1.5外螺紋			M4	NPT3/8外螺紋
			M2	G1/4外螺紋			M5	NPT1/4
			M3	G1/2外螺紋			M6	客戶定制（齊平膜，卡箍，法蘭等）
				供電電源
				P6	電池供電（3.6V鋰電池）
					信號輸出
					W	上傳數據幀
						精度等級
						3	±0.5%FS
							安裝方式
							X	徑向安裝
							Y	軸向安裝
								附加功能
								D	液晶顯示
								I	本安防爆
								Y	客戶定制
								C	標定數據
AE-P3          -          E          -          3          -          M1          -           P6          -          W          -          3          -          X          -          C2175           選型舉例

說明: 可能存在無法對應的產品選型，具體請登錄公司網站www.abcpido.cn或者咨詢技術工程師025-52139569

量程范圍代碼表
G-表壓		A-絕壓		L-負壓		C-復合壓
代碼	量程	代碼	量程	代碼	量程	代碼	量程
1 2 3 4 5 6 7	0...100Kpa 0...1Mpa 0...3.5Mpa 0...17Mpa 0...35Mpa 0...60Mpa 0...100Mpa	8 9 10 11	0...100Kpa 0...500Mpa 0...1Mpa 0...3.5Mpa	12	0...-100Kpa	13	-100Kpa...20Kpa
99	客戶定制

選型提示
